제품 상세 정보:
|
| 적용: | 오버 헤드 크레인이있는 헤비 듀티 조립식 워크숍 | 종류: | 천장 주행용 기중기와 철골 구조물 워크샵 |
|---|---|---|---|
| 원재료: | Q235B, Q355B, ASTM A36 | 샷 블라스팅 수준: | Sa 2.5 |
| 봉사 생활: | 50 년 | 벽 과 지붕: | 암면 |
| 표면 처리: | 그림 | 일하는 범위: | 디자인, 제작, 설치 |
| 기둥과 접합부: | H형 절단 강철 | 기준: | ASTM, BS, DIN, GB, JIS인 AISC |
| 강조하다: | 조립식 철강 건물,금속 작업장 건물 |
||
| 속성 | 값 |
|---|---|
| 응용 분야 | 오버헤드 크레인이 있는 중장비 조립식 워크샵 |
| 유형 | 오버헤드 크레인이 있는 강철 구조물 워크샵 |
| 원자재 | Q235B, Q355B, ASTM A36 |
| 샷 블라스팅 레벨 | Sa 2.5 |
| 수명 | 50년 |
| 벽 및 지붕 | 암면 |
| 표면 처리 | 페인팅 |
| 작업 범위 | 설계, 제작, 설치 |
| 기둥 및 보 | H형강 |
| 표준 | AISC, ASTM, BS, DIN, GB, JIS |

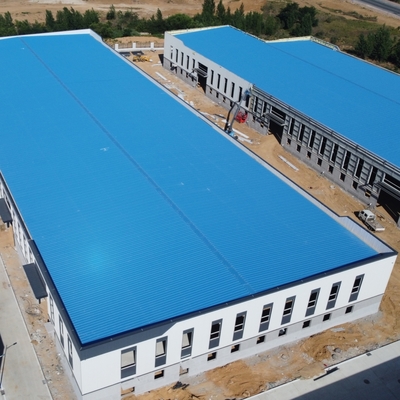

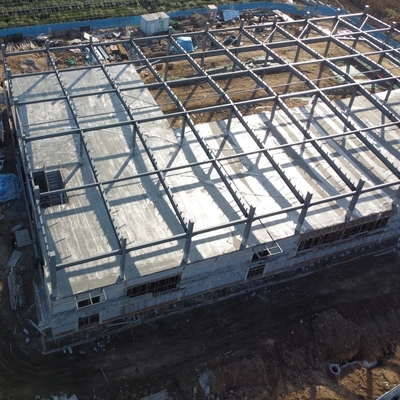

이 중장비 조립식 강철 프레임 워크샵은 중장비 기계 공장을 위해 설계되었습니다. 이 구조는 하나 이상의 중장비 크레인이 있는 프레임 구조를 특징으로 하며 일반적으로 여러 강철 구조 플랫폼을 포함합니다. 주요 재료는 고강도 볼트 조인트가 있는 광폭 H-빔으로, 용접 H-빔 부품 제조 및 볼트 설치 품질 관리가 구조적 무결성에 중요합니다.
프로젝트 사양: 총 강철 구조물 수량 약 700톤, 20톤 브리지 크레인 6세트(12m 리프팅 높이).
| 구성 요소 | 사양 |
|---|---|
| 주요 강철 프레임(기둥) | Q235, Q345 용접 H형강 |
| 주요 강철 프레임(보) | Q235, Q345 용접 H형강 |
| 2차 프레임(도리) | Q235 C 및 Z 도리 |
| 무릎 브레이스 | Q235 앵글강 |
| 타이 로드 | Q235 원형 강관 |
| 브레이스 | Q235 원형 강봉 |
| 수직 및 수평 지지대 | Q235 앵글강, 원형 강봉 또는 강관 |
| 지붕 패널 | EPS 샌드위치 패널 / 유리 섬유 샌드위치 패널 / 암면 샌드위치 패널 / Pu 샌드위치 패널 / 강철 시트 |
| 벽 패널 | 샌드위치 패널 / 골판 강판 |
| 지붕 활하중 | 120kg/Sqm(컬러 강철 패널 주변) |
| 풍속 등급 | 12 등급 |
| 지진 저항 | 8 등급 |
| 구조 사용 | 최대 50년 |
| 온도 범위 | -50°C ~ +50°C |

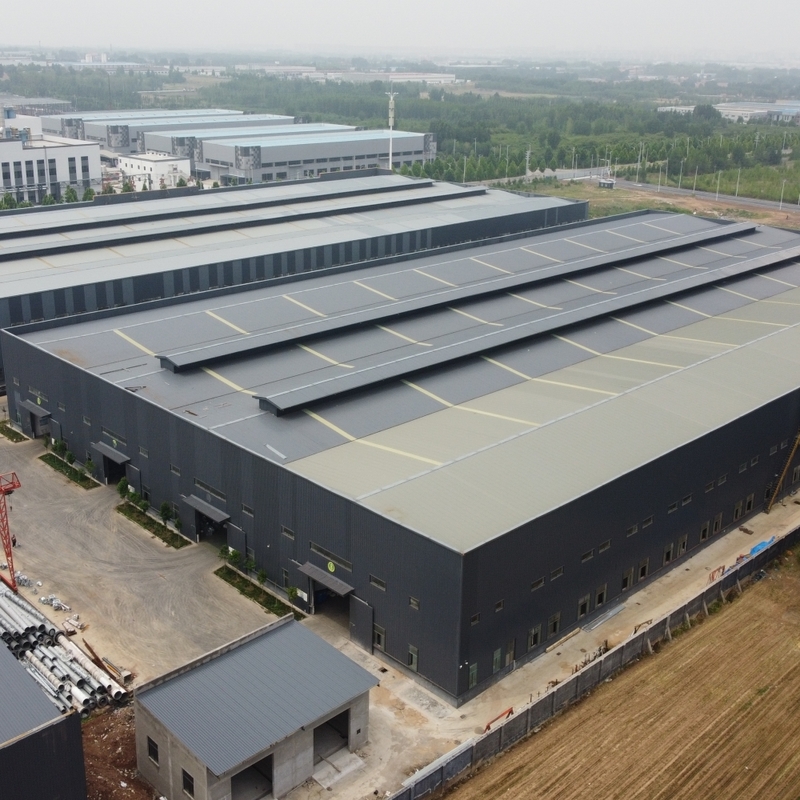

35,000㎡ 제조 시설에는 다음을 갖춘 20,000㎡의 워크샵 공간이 포함됩니다.
정확한 견적을 위해 다음 정보를 제공하십시오.
| 1 | 위치(어디에 건설될 예정인가요?) | _____국가, 지역 |
| 2 | 크기: 길이*너비*높이 | _____mm*_____mm*_____mm |
| 3 | 풍하중(최대 풍속) | _____kn/m2, _____km/h, _____m/s |
| 4 | 적설 하중(최대 적설 높이) | _____kn/m2, _____mm |
| 5 | 내진 | _____등급 |
| 6 | 벽돌벽 필요 여부 | 예, 1.2m 높이 또는 1.5m 높이 |
| 7 | 단열 | 예, EPS, 유리 섬유 울, 암면, PU 샌드위치 패널; 아니오, 금속 강철 시트 |
| 8 | 문 수량 및 크기 | _____개, _____(너비)mm*_____(높이)mm |
| 9 | 창문 수량 및 크기 | _____개, _____(너비)mm*_____(높이)mm |
| 10 | 크레인 필요 여부 | 예, _____개, 최대 인양 중량____톤; 최대 인양 높이 _____m |
