제품 상세 정보:
|
| 적용: | 중공업용 철강 구조 작업실 | 특징: | 산업용 철강 건물 |
|---|---|---|---|
| 원재료: | Q235B, Q355B, ASTM A36, | 표면 처리: | 그림 또는 용융 도금법은 활성화합니다 |
| 봉사 생활: | 50 년 | 벽 과 지붕: | 유리 솜 샌드위치 패널 |
| 기둥과 접합부: | H 단면 기둥&빔, 격자기둥 | 서비스: | 디자인, 제작, 설치 |
| 강조하다: | 산업 강철 구조물,산업 금속 건물 |
||
| 응용 분야 | 중공업 강철 구조물 워크샵 |
| 특징 | 산업용 강철 건물 |
| 원자재 | Q235B, Q355B, ASTM A36 |
| 표면 처리 | 페인팅 또는 용융 아연 도금 |
| 수명 | 50년 |
| 벽 및 지붕 | 유리솜 샌드위치 패널 |
| 기둥 및 보 | H형강 기둥 및 보, 격자형 기둥 |
| 서비스 | 설계, 제작, 설치 |

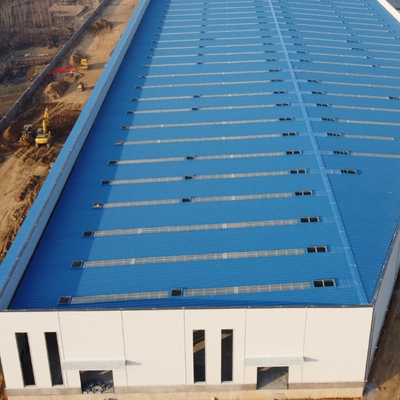

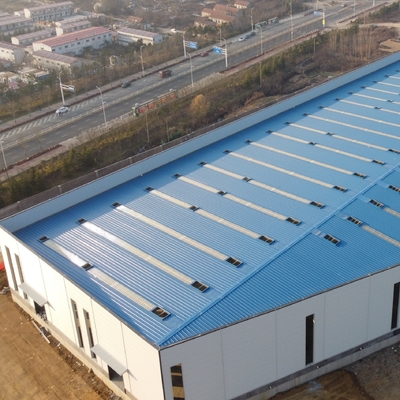

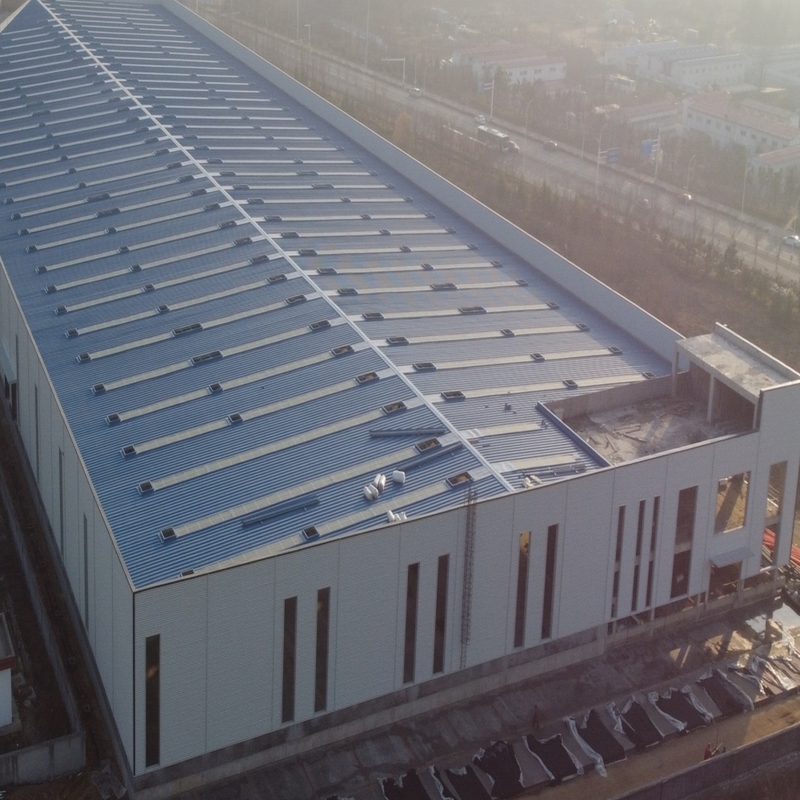

이 중공업 강철 구조물 워크샵은 23,000제곱미터의 건물 면적을 가진 석유 및 화학 장비 생산 라인을 위해 설계되었습니다. 이 구조물은 높이 33.3m이며 600톤 용량의 대형 오버헤드 크레인을 수용하며 5500톤의 제작된 강철 구조물이 필요합니다.
| 이름 | 중공업 강철 구조물 건물 중공업 강철 워크샵 |
| 구조 유형 | 포털 프레임, 다중 능선 |
| 치수 | 211m (길이) × 104m (너비) |
| 처마 높이 | 33.3m |
| 스팬 | 38m + 36m + 30m |
| 강철 구조물 수량 | 5500톤 |
| 오버헤드 크레인 용량 | 600/120t 1대; 200/60t 2대 |
| 크레인 빔 단면 높이 | 2.5m 및 4.0m |
| 기둥 및 보 | H형강, 격자형 기둥, 벌집형 빔 |
| 지붕 및 벽 패널 | 유리솜 샌드위치 패널 |
| 문 | 미닫이문 |
| 창문 | 리본 채광창 |
| 주요 강철 구조물 | H형강, 격자형 기둥, 벌집형 빔: 원자재는 Q345, 알키드 페인팅, 2차 프라이머 페인팅, 2차 마감 페인팅 |
| 고강도 볼트 | 등급 10.9 |
| 턴버클 볼트 | M20+2, 강철 Q235, 가공 |
| 앵커 볼트 | 강철 Q235, 가공 |
| 일반 볼트 | 아연 도금 볼트 |
| 배터 브레이스 | Φ32*2.5, Φ12 원형 강철 바 Q235, 가공 및 페인팅(알키드 페인팅) |
| 피팅 및 액세서리 | 못, 접착제 등 |
모든 구조물 구성 요소, 패널, 볼트 및 액세서리는 해상 운송에 적합한 표준 포장으로 포장되어 40'HQ 컨테이너에 적재됩니다.
정확한 견적을 위해 다음 정보를 제공하십시오:
| 1 | 위치(어디에 건설될 예정입니까?) | _____국가, 지역 |
| 2 | 크기: 길이 × 너비 × 높이 | _____mm × _____mm × _____mm |
| 3 | 풍하중(최대 풍속) | _____kn/m², _____km/h, _____m/s |
| 4 | 적설 하중(최대 적설 높이) | _____kn/m², _____mm |
| 5 | 내진 | _____레벨 |
| 6 | 벽돌 벽 필요 여부 | 예인 경우, 1.2m 높이 또는 1.5m 높이 |
| 7 | 단열 | 예인 경우, EPS, 유리 섬유 울, 암면, PU 샌드위치 패널; 아니오인 경우, 금속 강철 시트 |
| 8 | 문 수량 및 크기 | _____개, _____(너비)mm × _____(높이)mm |
| 9 | 창문 수량 및 크기 | _____개, _____(너비)mm × _____(높이)mm |
| 10 | 크레인 필요 여부 | 예인 경우, _____개, 최대 인양 중량____톤; 최대 인양 높이 _____m |
