제품 상세 정보:
|
| 재료: | 용접/열간압연 Q235/Q355 강철, 샌드위치 패널, 아연도금 강판 | 애플리케이션: | 철강 워크샵, 철강 제조 주택, 강철 구조 창고, 보관, 창고 |
|---|---|---|---|
| 등급: | Q235B, Q355B 및 동급 | 도리: | Q235B, Q355B C자형/Z자형 아연도금강판 |
| 클래딩: | 코팅강판, 샌드위치패널 | 설치: | 설치 도면, 현장 엔지니어 안내 또는 작업자 팀 |
| 소재의 색상: | 페인팅, 클래딩에 맞게 사용자 정의 가능 | 기준: | AISC, ASTM, CE, AS/NZS, GB |
| 문: | 슬라이딩 도어, 롤러 도어, 섹션 도어, 샌드위치 패널 도어 | 표면 처리: | 알키드 도장 시스템, 에폭시 도장 시스템 또는 용융 아연 도금. |
| 도면 디자인: | 오토캐드/PKPM/3D3S/테클라 | 치수: | 고객의 요구 사항 |
| 창문: | 알루미늄 합금 창, 유리 커튼 | ||
| 강조하다: | 사전 제작 강철 격납고,샌드위치 패널 단열 격납고,철강 구조 냉장 보관 |
||

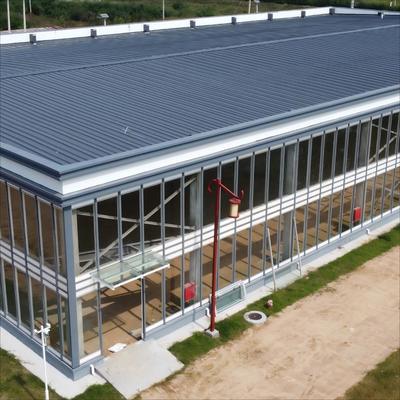

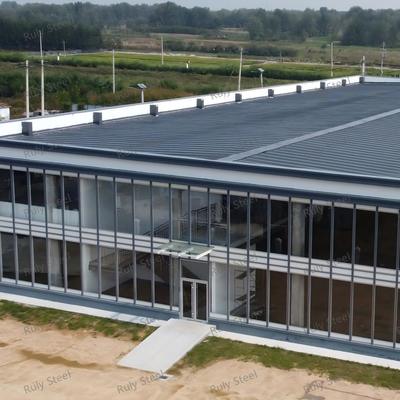

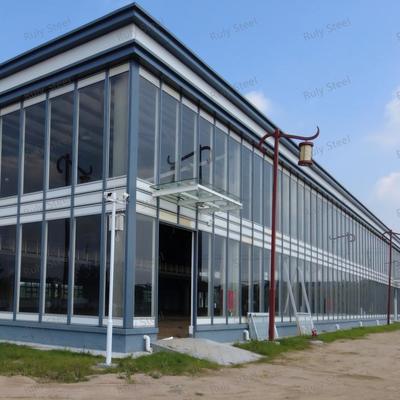

이것은 샌드위치 패널 단열재를 갖춘 사전 제작 강철 구조 격납고 (냉장 보관용)입니다. 2026년에 당사에서 설계, 제작 및 설치했습니다. 이 프로젝트는 폴란드에 있으며 식품 산업에 사용되기 때문에 구조물에 대한 고품질 표면 보호가 필요합니다. 당사는 고객이 개념부터 현실까지 이 건물을 완성하도록 성공적으로 도왔습니다.
단열재의 경우, 저온 지역의 온도를 제어하기 위해 150mm PU 샌드위치 패널을 적용했습니다. 각 부문의 요구 사항에 맞게 다양한 시트가 사용됩니다.

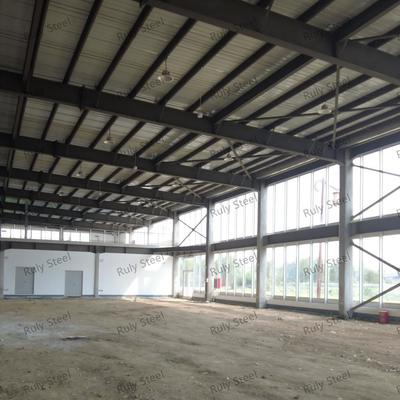

대형 스팬 강철 프레임
주요 구조는 강철 포털 프레임 시스템을 사용하여 중간 기둥을 줄여 넓은 내부 공간을 만듭니다. 이를 통해 항공기, 차량, 기계 및 대형 부품에 편리한 작동 공간을 제공하며 작업장 장비의 유연한 배치를 허용합니다.
프레임은 필요한 건물 폭, 길이, 처마 높이, 베이 간격 및 크레인 구성에 따라 설계될 수 있습니다. 구조 설계는 오버헤드 크레인에서 발생하는 추가 하중 및 동적 효과를 고려합니다.

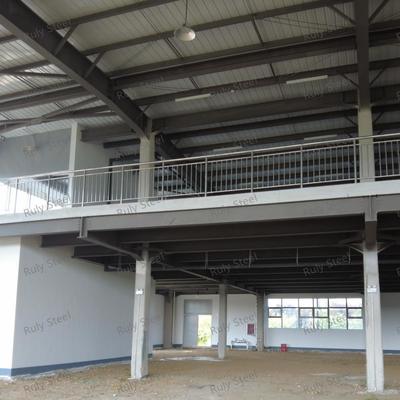

통합 메자닌 사무실
별도의 건물이 필요 없이 추가 사무실 및 지원 공간을 제공하기 위해 작업장에 메자닌 층을 통합할 수 있습니다.
레이아웃에 따라 메자닌은 다음을 수용할 수 있습니다:
| 면적 | 가능한 용도 |
|---|---|
| 사무실 | 일상 행정 및 관리 |
| 회의실 | 내부 회의 및 토론 |
| 리셉션 | 고객 및 방문객 리셉션 |
| 쇼룸 | 제품 전시 및 발표 |
| 공장 투어 구역 | 방문객 관찰 및 프로젝트 시연 |
| 보관 | 경량 문서 또는 자재 보관 |
강철 구조 시스템을 통해 작업장, 메자닌 및 사무실 공간을 생산 공정에 따라 조정할 수 있습니다. 장비 레이아웃, 자재 흐름, 차량 접근, 인력 순환 및 사무실 요구 사항은 모두 설계 단계에서 고려할 수 있습니다.
대형 장비 또는 오버헤드 크레인이 있는 작업장의 경우, 해당 구조 하중도 강철 프레임 설계에 통합될 수 있습니다.
| 이름 | 유리 커튼 월 및 메자닌 사무실이 있는 조립식 강철 구조 작업장 |
| 구조 유형 | 포털 프레임 구조, 트러스 프레임, 평면 프레임 구조 |
| 길이 | 20m~200m |
| 폭 | 20m~50m |
| 처마 높이 | 4m~30m |
| 지붕 경사 | 현장에 따라 일반적으로 5~15% |
| 강철 빔 및 기둥 | H형강, 트러스 강철, 강관, 격자 강철, 단면 강철 |

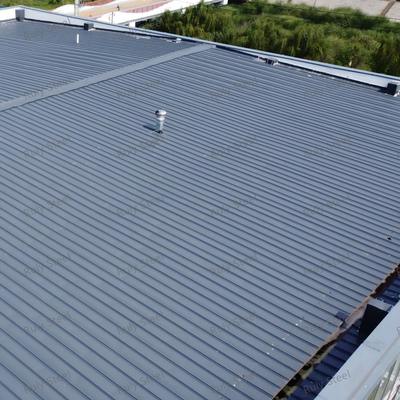

| 지붕 및 벽 클래딩 | 아연 도금 강철 클래딩 시트, 샌드위치 패널 (아래 패널 코어 보기) |
| 문 | 슬라이딩 도어, 접이식 도어, 롤러 셔터 도어 등 |
| 창문 | 알루미늄 합금 프레임 창문, 루버 등 |
| 강철 구조물 부식 방지 | 알키드 도장, 에폭시 도장 또는 열간 아연 도금 |
강철 재료 및 제작
구조 요구 사항에 따라 Q235B 및 Q355B 구조용 강철을 사용할 수 있습니다. 주요 기둥, 서까래, 크레인 빔, 보조 강철 부재 및 연결 부품은 승인된 제작 도면에 따라 제작됩니다.
재료 또는 용접 요구 사항이 지정된 프로젝트의 경우, 제작 및 검사 절차는 해당 프로젝트 사양에 따라 조정될 수 있습니다.
| 서비스 | 설명 |
|---|---|
| 강철 구조물 제작 | 구조용 강철 부품의 절단, 용접, 도장, 열간 아연 도금 및 사전 조립. |
| 설계 및 엔지니어링 | 조립식 강철 건물의 설계, 엔지니어링, 제작 및 설치 지원. |
| 제작 도면 서비스 | 고객 제공 건축 및 구조 도면을 기반으로 한 상세 제작 도면 및 제작 도면. |
| 엔지니어링 컨설팅 | 설계부터 시공까지 구조 최적화, 기술 컨설팅 및 프로젝트 지원. |
| 항목 | 강철 시트 | EPS 패널 | 암면 패널 | PU/PIR 패널 | 유리 섬유 + PVC/알루미늄 호일 |
|---|---|---|---|---|---|
| 초기 비용 | 가장 낮음 | 저-중간 | 중간 | 높음 | 낮음 |
| 열 성능 | 나쁨 | 좋음 | 좋음 | 우수 | 좋음 |
| 내화성 | 나쁨 | 보통 | 우수 | 좋음 | 보통 |
| 흡음성 | 나쁨 | 보통 | 좋음 | 좋음 | 보통 |
| 권장 적용 분야 | 온화한 기후의 창고, 창고, 장비 격납고 | 경제적인 단열이 필요한 산업 건물 | 높은 내화 요구 사항이 있는 공장, 창고, 작업장 | 냉장 보관, 식품 가공 공장, 에너지 효율적인 산업 건물 | 경제적인 단열이 필요한 대형 스팬 강철 건물 |
| 검사 항목 | 목적 | 세부 정보 |
|---|---|---|
| 재료 | 원자재 품질 확인 |
|
| 용접 | 용접 무결성 보장 |
|
| 코팅 | 도료 두께 확인 |
|
자분 탐상 검사
모든 강철 부품은 안전한 취급 및 운송을 위해 번들로 묶어 강철 팔레트에 고정됩니다.
팔레트는 갠트리 크레인과 지게차를 사용하여 컨테이너에 적재되어 효율적이고 손상 없는 적재를 보장합니다.
