제품 상세 정보:
|
| 표면 처리: | 알키드 도장 시스템, 에폭시 도장 시스템 또는 용융 아연 도금. | 도리: | Q235B, Q355B C자형/Z자형 아연도금강판 |
|---|---|---|---|
| 문: | 슬라이딩 도어, 롤러 도어, 섹션 도어, 샌드위치 패널 도어 | 등급: | Q235B, Q355B 및 동급 |
| 클래딩: | 코팅강판, 샌드위치패널 | 애플리케이션: | 철강 워크샵, 철강 제조 주택, 강철 구조 창고, 보관, 창고 |
| 재료: | 용접/열간압연 Q235/Q355 강철, 샌드위치 패널, 아연도금 강판 | 소재의 색상: | 페인팅, 클래딩에 맞게 사용자 정의 가능 |
| 설치: | 설치 도면, 현장 엔지니어 안내 또는 작업자 팀 | 기준: | AISC, ASTM, CE, AS/NZS, GB |
| 도면 디자인: | 오토캐드/PKPM/3D3S/테클라 | 치수: | 고객의 요구 사항 |
| 창문: | 알루미늄 합금 창, 유리 커튼 | ||
| 강조하다: | 메즈니노를 갖춘 전공 철강 작업실,유리 커튼이 있는 철기 구조 앙가르,사무실 공간과 함께 철강 작업장 |
||

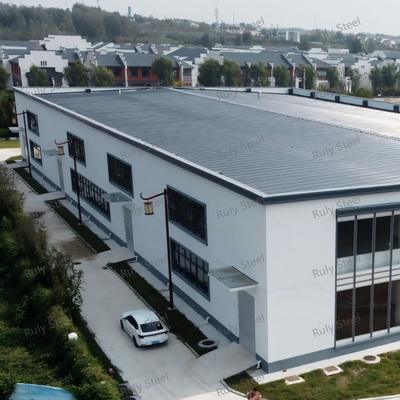

이 조립식 강철 구조 워크샵은 넓은 산업 생산 공간과 현대적인 유리 커튼월 외관, 통합된 복층 사무실 공간을 결합합니다. 제조 공장, 조립 워크샵, 장비 생산, 물류 운영 및 기능적인 워크샵 공간과 지원 사무실 시설이 모두 필요한 기타 산업 건물에 적합합니다.
대형 스팬 강철 프레임
주요 구조는 강철 포털 프레임 시스템을 사용하여 중간 기둥을 줄여 넓은 내부 공간을 만듭니다. 이는 항공기, 차량, 기계 및 대형 부품에 편리한 작동 공간을 제공하며 워크샵 장비의 유연한 배치를 가능하게 합니다.
프레임은 필요한 건물 폭, 길이, 처마 높이, 베이 간격 및 크레인 구성에 따라 설계될 수 있습니다. 구조 설계는 오버헤드 크레인에서 발생하는 추가 하중 및 동적 효과를 고려합니다.

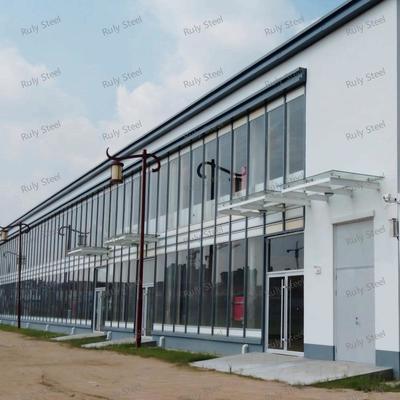

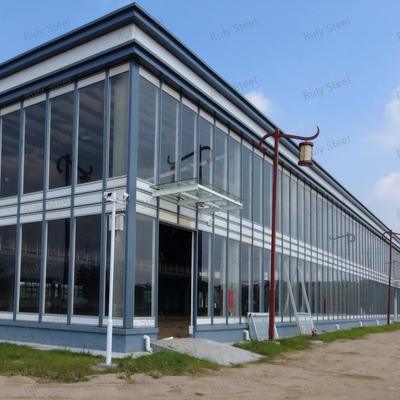

리셉션 및 사무실 공간을 위한 유리 커튼월
유리 커튼월은 전면 외관 또는 워크샵의 선택된 부분에 통합될 수 있습니다. 특히 리셉션 공간, 사무실, 쇼룸 및 방문객 대면 공간에 적합합니다.
강철 프레임과 유리 외관의 조합은 실용적인 산업 건물 구조를 유지하면서 자연광과 명확한 가시성을 제공합니다.

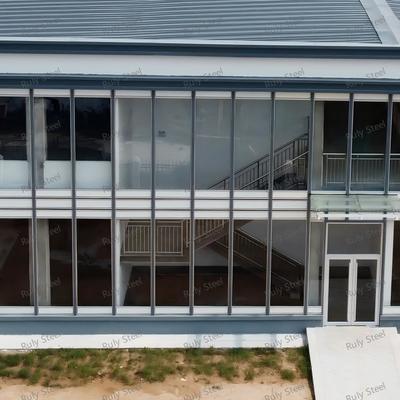

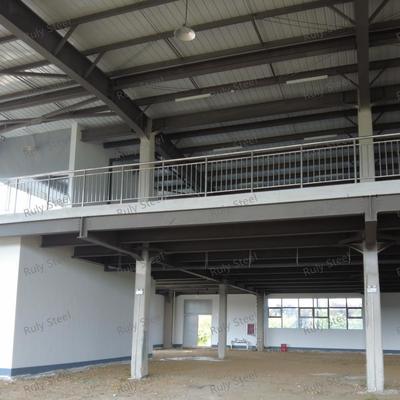

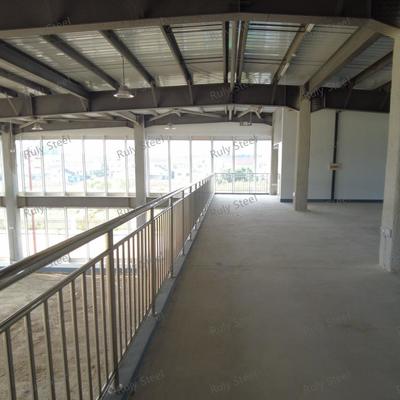

통합 복층 사무실
별도의 건물이 필요 없이 추가 사무실 및 지원 공간을 제공하기 위해 워크샵에 복층 바닥을 통합할 수 있습니다.
레이아웃에 따라 복층은 다음을 수용할 수 있습니다:
| 면적 | 가능한 용도 |
|---|---|
| 사무실 | 일상 행정 및 관리 |
| 회의실 | 내부 회의 및 토론 |
| 리셉션 | 고객 및 방문객 리셉션 |
| 쇼룸 | 제품 전시 및 발표 |
| 공장 투어 구역 | 방문객 관찰 및 프로젝트 시연 |
| 보관 | 경량 문서 또는 자재 보관 |
강철 구조 시스템을 통해 워크샵, 복층 및 사무실 공간을 생산 공정에 따라 조정할 수 있습니다. 장비 배치, 자재 흐름, 차량 접근, 인력 순환 및 사무실 요구 사항은 모두 설계 단계에서 고려될 수 있습니다.
대형 장비 또는 오버헤드 크레인이 있는 워크샵의 경우 해당 구조 하중도 강철 프레임 설계에 통합될 수 있습니다.
| 이름 | 조립식 강철 구조 워크샵 (유리 커튼월 및 복층 사무실 포함) |
| 구조 유형 | 포털 프레임 구조, 트러스 프레임, 평면 프레임 구조 |
| 길이 | 20m~200m |
| 폭 | 20m~50m |
| 처마 높이 | 4m~30m |
| 지붕 경사 | 일반적으로 현장에 따라 5~15% |
| 강철 빔 및 기둥 | H형강, 트러스강, 강관, 격자강, 단면강 |
| 지붕 및 벽 클래딩 | 아연 도금 강판, 샌드위치 패널 (아래의 다양한 패널 코어 보기) |
| 문 | 슬라이딩 도어, 접이식 도어, 롤러 셔터 도어 등 |
| 창문 | 알루미늄 합금 프레임 창문, 루버 등 |
| 강철 구조물 부식 방지 | 알키드 도장, 에폭시 도장 또는 열간 아연 도금 |
강철 재료 및 제작
구조 요구 사항에 따라 Q235B 및 Q355B 구조용 강철을 사용할 수 있습니다. 주요 기둥, 서까래, 크레인 빔, 보조 강철 부재 및 연결 부품은 승인된 제작 도면에 따라 제작됩니다.
재료 또는 용접 요구 사항이 명시된 프로젝트의 경우, 제작 및 검사 절차는 해당 프로젝트 사양에 따라 조정될 수 있습니다.
| 서비스 | 설명 |
|---|---|
| 강철 구조물 제작 | 구조용 강철 부품의 절단, 용접, 도장, 열간 아연 도금 및 사전 조립. |
| 설계 및 엔지니어링 | 조립식 강철 건물의 설계, 엔지니어링, 제작 및 설치 지원. |
| 제작 도면 서비스 | 고객이 제공한 건축 및 구조 도면을 기반으로 한 상세 제작 도면 및 제작 도면. |
| 엔지니어링 컨설팅 | 설계부터 시공까지 구조 최적화, 기술 컨설팅 및 프로젝트 지원. |
| 항목 | 강철 시트 | EPS 패널 | 암면 패널 | PU/PIR 패널 | 유리 섬유 + PVC/알루미늄 호일 |
|---|---|---|---|---|---|
| 초기 비용 | 가장 낮음 | 낮음-중간 | 중간 | 높음 | 낮음 |
| 열 성능 | 나쁨 | 좋음 | 좋음 | 우수 | 좋음 |
| 내화성 | 나쁨 | 보통 | 우수 | 좋음 | 보통 |
| 흡음성 | 나쁨 | 보통 | 좋음 | 좋음 | 보통 |
| 권장 적용 | 창고, 창고, 온화한 기후의 장비 격납고 | 경제적인 단열이 필요한 산업 건물 | 높은 내화 요구 사항이 있는 공장, 창고, 워크샵 | 냉장 창고, 식품 가공 공장, 에너지 효율적인 산업 건물 | 경제적인 단열이 필요한 대형 스팬 강철 건물 |
| 검사 항목 | 목적 | 세부 정보 |
|---|---|---|
| 재료 | 원자재 품질 확인 |
|
| 용접 | 용접 무결성 보장 |
|
| 코팅 | 도막 두께 확인 |
|
자분 탐상
모든 강철 부품은 안전한 취급 및 운송을 위해 강철 팔레트에 묶이고 고정됩니다.
팔레트는 갠트리 크레인과 지게차를 사용하여 컨테이너에 적재되어 효율적이고 손상 없는 적재를 보장합니다.
