제품 상세 정보:
|
| 애플리케이션: | 트러스 지붕 구조 강철 창고 건물 | 유형: | 트리스 지붕 철강 창고 |
|---|---|---|---|
| Service: | Steel Truss Fabrication | 원시 강철 물질: | Q235B, Q355B |
| Surface treatment: | Painting or Hot-dip Galvanize | 서비스 수명: | 50 년 |
| 벽과 지붕: | 유리 울 | Working scope: | Design,Fabrication, Installation |
| 강조하다: | 철골 구조물 건물,금속 보관 건물,트러스 지붕 구조용 강철 저장소 |
||
| 속성 | 값 |
|---|---|
| 응용 분야 | 트러스 지붕 구조 강철 창고 건물 |
| 유형 | 트러스 지붕 강철 창고 |
| 서비스 | 강철 트러스 제작 |
| 원자재 | Q235B, Q355B |
| 표면 처리 | 페인팅 또는 용융 아연 도금 |
| 수명 | 50년 |
| 벽 및 지붕 | 유리솜 |
| 작업 범위 | 설계, 제작, 설치 |

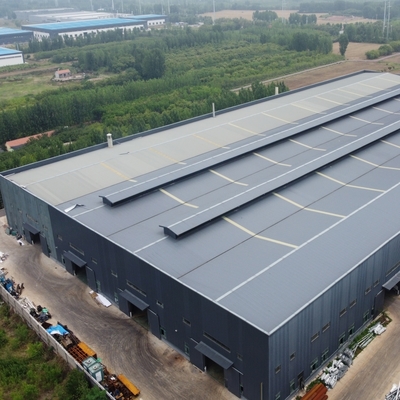

이 강철 프레임 트러스 지붕 창고 건물은 기존 H형강 빔 지붕에 비해 뛰어난 구조적 안정성과 재료 효율성을 제공합니다. 트러스 설계는 더 넓은 경간을 가능하게 하는 동시에 강철 수량 요구 사항을 줄입니다.

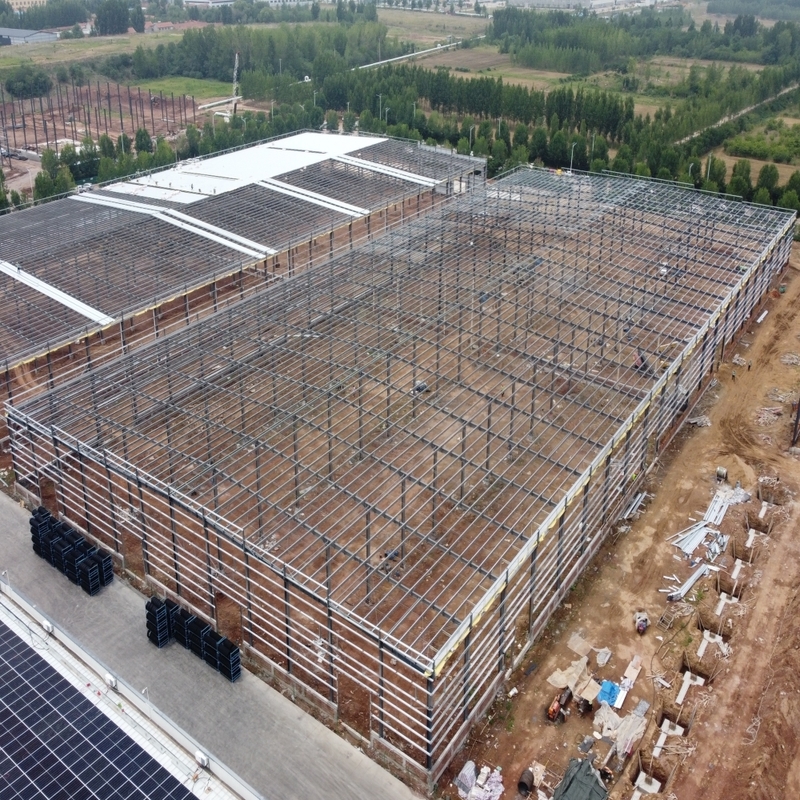

트러스 구조는 넓은 경간과 형태를 수용할 수 있는 능력 때문에 대규모 강철 프레임 건물에 널리 사용됩니다. 일반적인 응용 분야에는 창고, 경기장, 운송 터미널 및 기타 주요 공공 건물이 있습니다.
| 매개변수 | 값 |
|---|---|
| 구조 유형 | 트러스 지붕, 다중 경간 |
| 길이 | 120m |
| 너비 | 100m |
| 처마 높이 | 11m |
| 지붕 경사 | 10% |
| 박공 벽 기둥 간격 | 7.5m |
| 지붕 | 75mm 두께의 암면 샌드위치 패널 |
| 벽 | 75mm 두께의 암면 샌드위치 패널 |
| 문 | 미닫이문 |
| 창문 | 리본 채광창 |
| 실내와 실외의 높이 차이 | 300mm |
| 구성 요소 | 사양 |
|---|---|
| 주요 구조 | H형강 Q355, 알키드 페인팅, 2차 프라이머 페인팅, 2차 마감 페인팅 |
| 지붕 도리 | XZ160*60*20*2.5, 아연 도금 |
| 벽 도리 | XZ160*60*20*2.5, 아연 도금 |
| 집중 볼트 | 등급 10.9 |
| 턴버클 볼트 | M20+2, 강철 Q235, 가공 |
| 앵커 볼트 | M24, 강철 Q235, 가공 |
| 구성 요소 | 사양 |
|---|---|
| 교차 브레이스 | Φ20 원형 강철 바 Q235, 가공 및 페인팅(알키드 페인팅) |
| 앵글 브레이스 | L50*5 앵글 강철 Q235, 가공 및 페인팅(알키드 페인팅) |
| 기둥 브레이싱 | Φ25 원형 강철 바 Q235, 가공 및 페인팅(알키드 페인팅) |
| 타이 바 | Φ127*3 강철 파이프 Q235, 가공 및 페인팅(알키드 페인팅) |
| 구성 요소 | 사양 |
|---|---|
| 지붕 패널 | 75mm 두께의 암면 샌드위치 패널 |
| 벽 패널 | 75mm 두께의 암면 샌드위치 패널 |
| 가장자리 덮개 | 0.5mm 컬러 플레이트, 앵글 알루 |
| 무동력 환풍기 | 직경 Φ600, 스테인리스 스틸 |
| 채광 밴드 | 1.2mm FRP, 이중 레이어 |
모든 구조 부품, 패널, 볼트 및 액세서리는 40'HQ 컨테이너로 해상 운송을 위해 안전하게 포장됩니다. 숙련된 작업자는 공장 적재 현장에서 크레인과 지게차를 사용하여 손상 없는 운송을 보장합니다.
정확한 견적을 위해 다음 정보를 제공하십시오.
담당자: steven
전화 번호: 0086-18661691560
